10716 - S660 Combine (Worldwide Edition, S.N. 745100-765171)(Russian) - 25Jan19
135 - Удаление пожнивных остатков

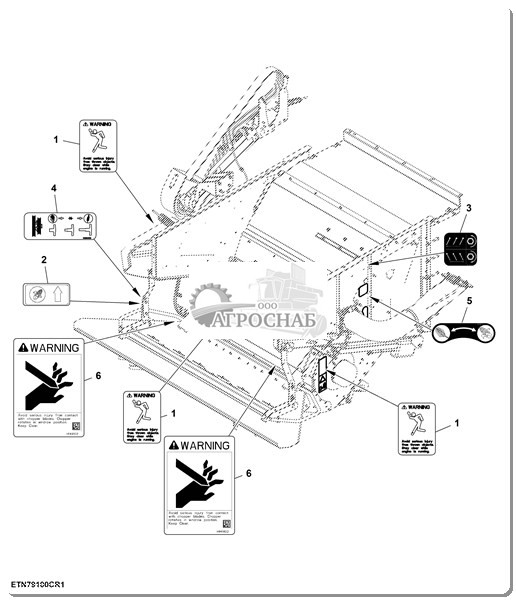

Комплект наклеек (для Северной Америки)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | H149096 | Предупредительные знаки | 3 | |||
| 2 | H218909 | Метка | 1 | |||
| 3 | HXE26737 | Метка | 1 | |||
| 4 | HXE24756 | Метка | 1 | |||
| 5 | HXE26738 | Метка | 1 | |||
| 6 | H149102 | Предупредительные знаки | 2 |

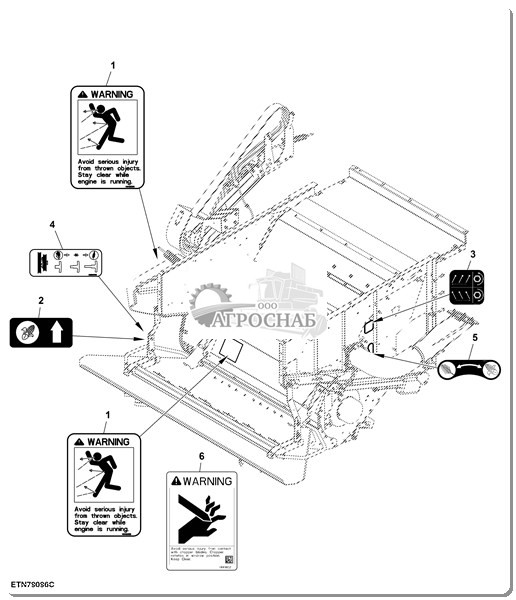

Комплект наклеек (для Европы)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | HXE137555 | Метка | 3 | SUB FOR APPL Z60329 | ||
| 2 | HXE26737 | Метка | 1 | |||
| 3 | HXE24756 | Метка | 1 | |||
| 4 | HXE26738 | Метка | 1 | |||
| 5 | H218909 | Метка | 1 | |||
| 6 | HXE137549 | Метка | 2 |
Комплект наклеек (для Северной Америки)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | H149096 | Предупредительные знаки | 3 | |||
| 2 | H218909 | Метка | 1 | (SUB FOR Z77990) | ||
| 3 | HXE26737 | Метка | 1 | |||
| 4 | HXE24756 | Метка | 1 | |||
| 5 | HXE26738 | Метка | 1 | |||
| 6 | H149102 | Предупредительные знаки | 2 |
Комплект наклеек (для Европы)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | HXE137555 | Метка | 3 | SUB FOR APPL Z60329 | ||
| 2 | HXE26737 | Метка | 1 | |||
| 3 | HXE24756 | Метка | 1 | |||
| 4 | HXE26738 | Метка | 1 | |||
| 5 | H218909 | Метка | 1 | (SUB FOR Z59868) | ||
| 6 | HXE137549 | Метка | 2 |

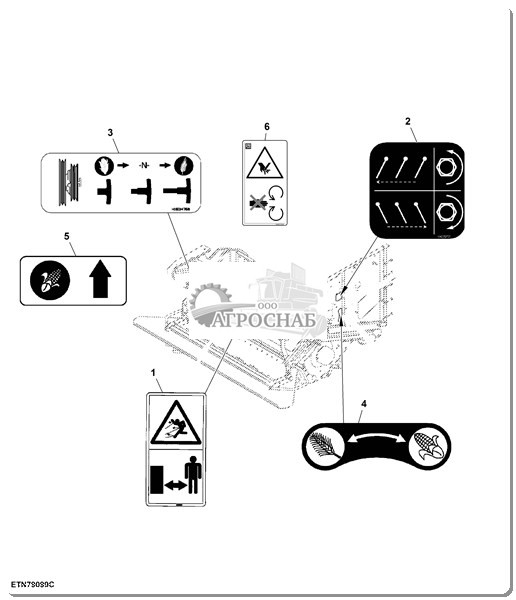

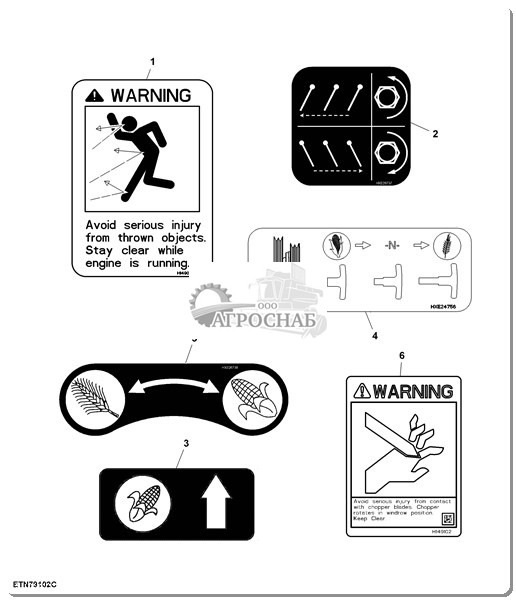

Наклейки Advanced PowerCast™ (для Северной Америки)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | H149096 | Предупредительные знаки | 3 | Летящие предметы | ||
| 2 | HXE26737 | Метка | 1 | Регулировка лопастей дефлектора | ||
| 3 | H218909 | Метка | 1 | Ручка блока ножа с одн оточечной регулировкой | ||
| 4 | HXE24756 | Метка | 1 | 2-скоростной измельчитель | ||
| 5 | HXE26738 | Метка | 1 | Уровень COB | ||
| 6 | H149102 | Предупредительные знаки | 2 | Положение измельчителя |
Комплект наклеек, Premium Advanced Power (для Европы)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | HXE26737 | Метка | 1 | |||
| 2 | HXE137555 | Метка | 3 | SUB FOR APPL Z60329 | ||
| 3 | HXE24756 | Метка | 1 | |||
| 4 | HXE26738 | Метка | 1 | |||
| 5 | H218909 | Метка | 1 | (SUB FOR Z59868) | ||
| 6 | HXE137549 | Метка | 2 |

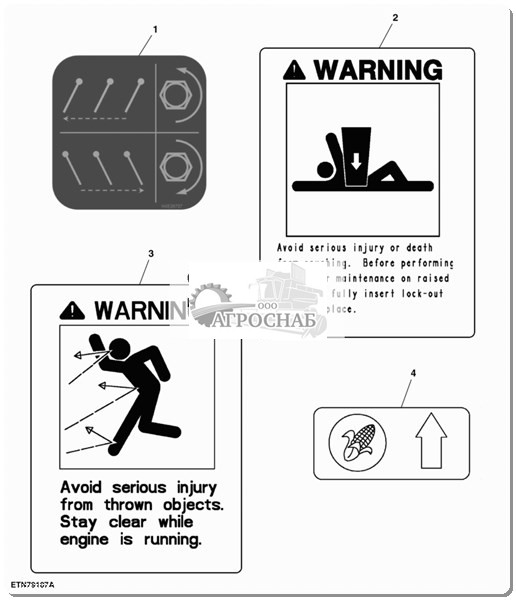

Комплект наклеек соломоразбрасывателя
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | HXE26737 | Метка | 1 | |||
| 2 | H210615 | Предупредительные знаки | 2 | |||
| 3 | H149096 | Предупредительные знаки | 2 | |||
| 4 | H218909 | Метка | 1 |
Комплект наклеек соломоразбрасывателя (для Бразилии)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | H210956 | Метка | 2 | |||
| 2 | HXE26737 | Метка | 1 | |||
| 3 | Z60329 | Метка | 2 |

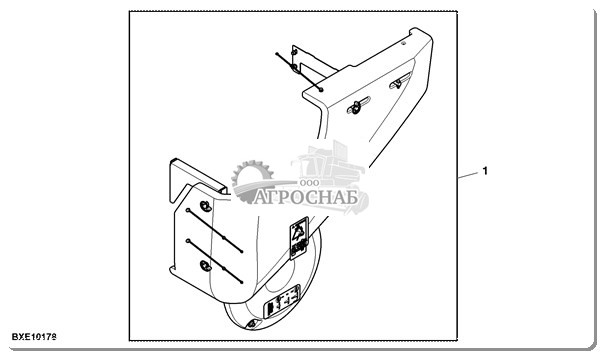

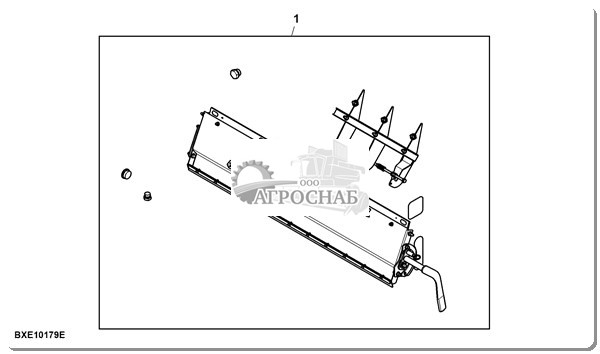

Оборудование, защитный щиток для привода соломоизмельчителя
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | BXE10178 | Комплект щитков | 1 |

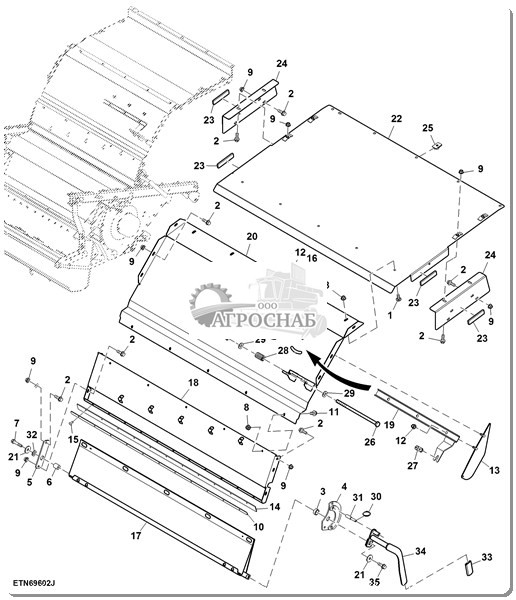

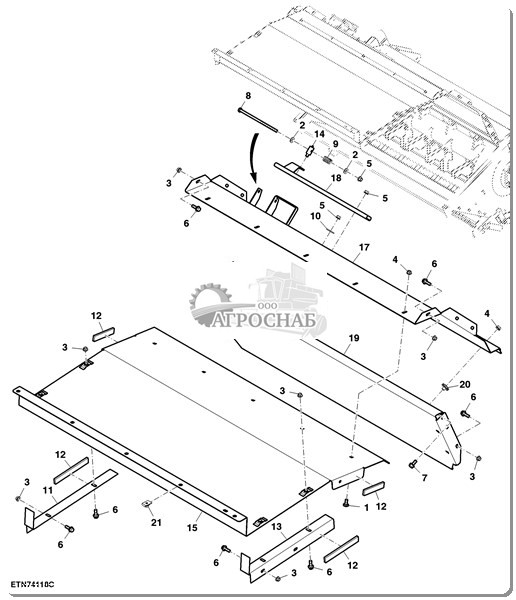

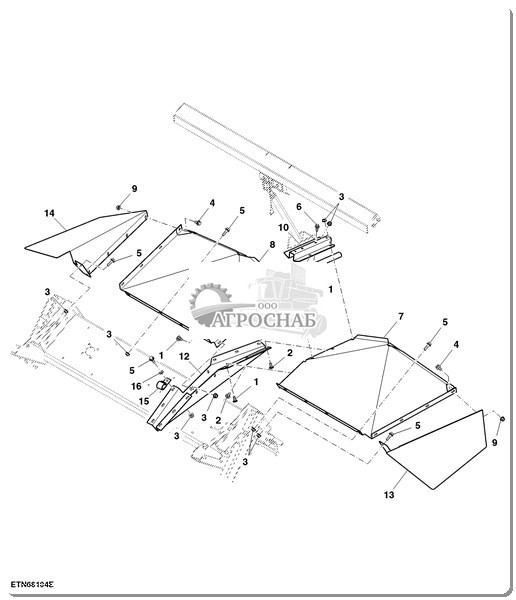

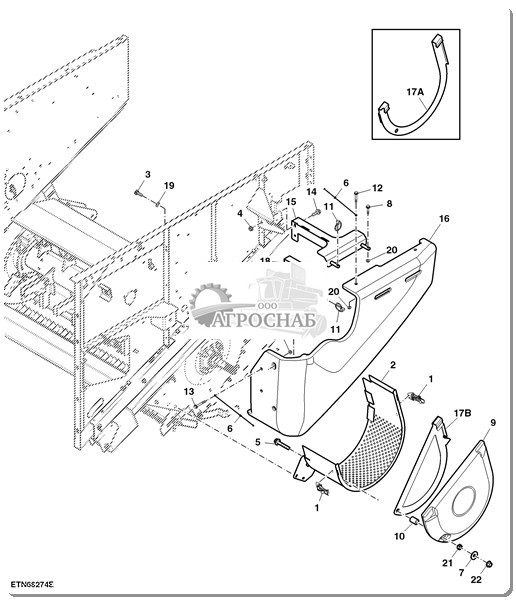

Щитки приводов соломоизмельчителя
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AXE17587 | Фиксатор | 2 | |||
| 2 | AXE31841 | Опора | 1 | SUB FOR AXE20683 | ||
| 3 | 03M7185 | Болт | 2 | M8 X 25 | ||
| 4 | 14M7298 | Фланцевая гайка | 4 | M8 | ||
| 5 | 19M8528 | Винт | 1 | M10 X 55 | ||
| 6 | H167815 | Хомут | 3 | |||
| 7 | 24M7178 | Шайба | 1 | 10.500 X 30 X 2.500 mm | ||
| 8 | 19M7796 | Винт | 1 | M6 X 30 | ||
| 9 | HXE19688 | Щиток | 1 | LOW | ||
| 10 | HXE43757 | Втулка | 1 | SUB FOR HXE23715 APPL | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | M72598 | Быстрозамыкающийся штифт | 3 | |||
| 12 | 19M7797 | Винт | 1 | M6 X 40 | ||
| 13 | 19M8092 | Винт | 2 | M6 X 50 | ||
| 14 | 19M7867 | Винт | 2 | M8 X 25 | ||
| 15 | AXE18398 | Опора | 1 | |||
| 16 | HXE30766 | Щиток | 1 | UP | ||
| 17A | HXE30772 | Пластина | 1 | ORDER HXE51072 | ||
| 17B | HXE51072 | Пластина | 1 | |||
| 18 | AXE40435 | Опора | 1 | SUB FOR AXE20682, LH, UP | ||
| 19 | M84309 | Гайка | 2 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 20 | 14M7397 | Стопорная гайка | 4 | M6 | ||
| 21 | 14M7274 | Гайка | 1 | M10 | ||
| 22 | 14M7296 | Фланцевая гайка | 1 | M10 |
Ограждение, привод соломоизмельчителя
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | HXE37348 | Фиксатор | 1 | |||
| 2 | Z34136 | Шайба | 1 |
Рукоятка щитков привода соломоизмельчителя
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | Z34136 | Шайба | 1 | |||
| 2 | HXE37211 | Фиксатор | 1 | SUB FOR APPL HXE37348 AND HXE52211 |

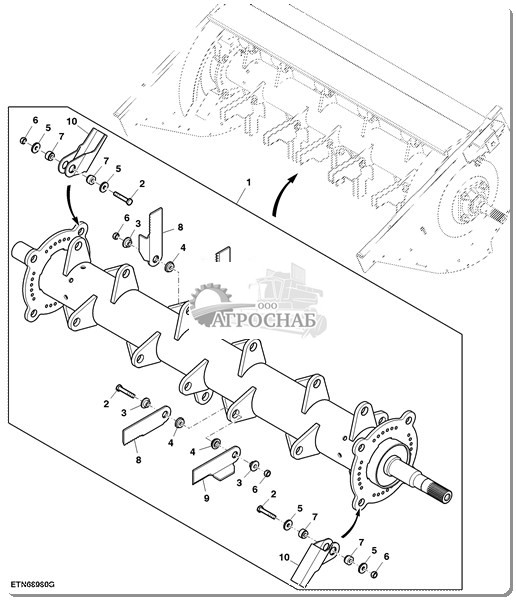

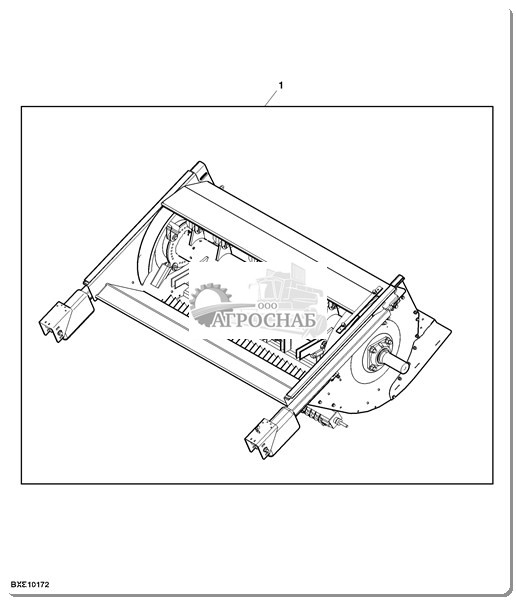

Соломоизмельчитель тонкого реза с ножами
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AXE65823 | Все прин. соломорезки | 1 | SUB FOR AXE13367 | ||
| 2 | HXE119246 | Винт с головкой | 30 | |||
| 3 | KXE10257 | Комплект втулок | 1 | INCLUDES HXE59496 | ||
| HXE59496 | Втулка | 44 | ||||
| 4 | HXE15909 | Распорная втулка | 44 | |||
| 5 | Z66313 | Шайба | 16 | |||
| 6 | HXE118760 | Стопорная гайка | 30 | |||
| 7 | HXE13967 | Втулка | 16 | |||
| 8 | ...... | Нож | 24 | (B) RH, ORDER KXE10255 | ||
| 9 | ...... | Нож | 24 | (B) LH, ORDER KXE10255 | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 10 | ...... | Нож | 1 | (A) ORDER AH225940 |

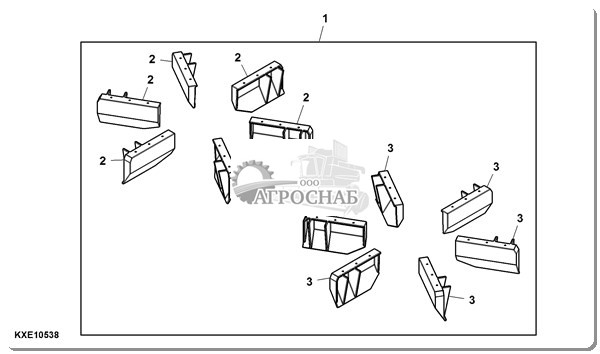

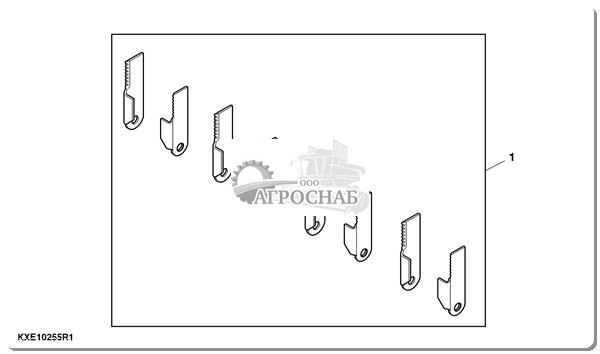

Комплект ножа, лезвие крыла
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | KXE10255 | Комплект ножей | 1 | (A) SUB FOR KXE10151 |

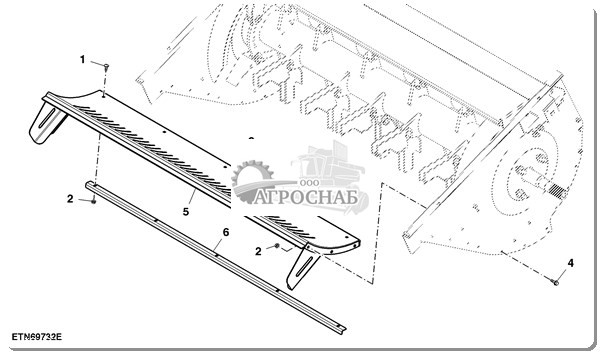

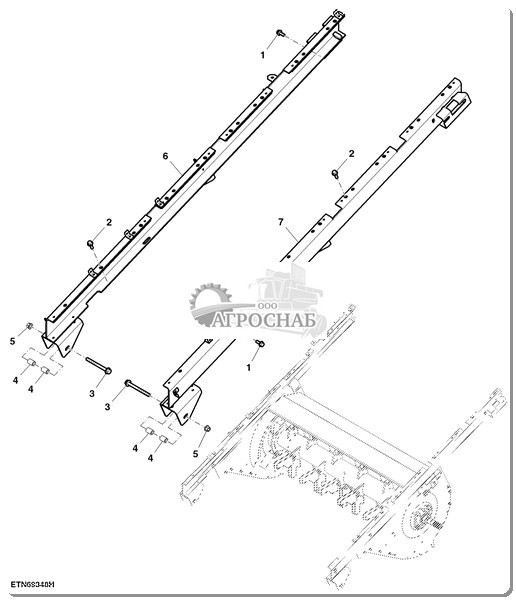

Направляющие соломоизмельчителя
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 19M7785 | Винт | 4 | M10 X 25 | ||
| 2 | 19M7786 | Винт | 16 | M10 X 30 | ||
| 3 | 19M7821 | Винт | 2 | M12 X 120 | ||
| 4 | HXE21677 | Распорная втулка | 4 | |||
| 5 | H137329 | Стопорная гайка | 2 | M12 | ||
| 6 | AXE23493 | Направляющая | 1 | RH, SUB FOR AXE19392 | ||
| 7 | AXE23492 | Направляющая | 1 | LH, SUB FOR AXE19391 |

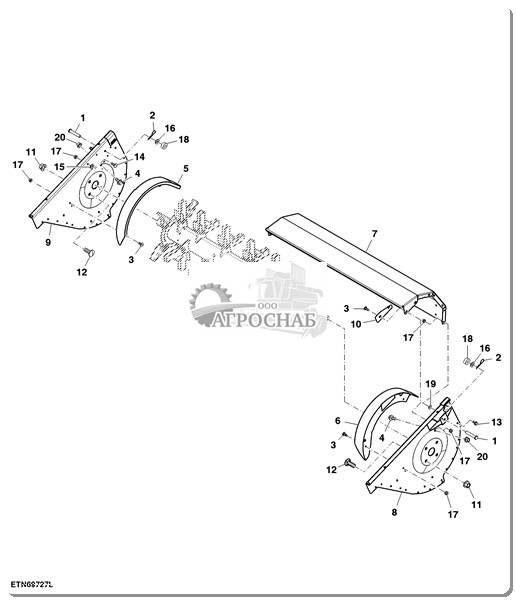

Боковой корпус соломоизмельчителя
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | HXE18837 | Крепление со штифтом | 2 | |||
| 2 | M40461 | Пружинный стопорный штифт | 2 | |||
| 3 | 03M7184 | Болт | 6 | M8 X 20 | ||
| 4 | 19M7788 | Винт | 4 | M12 X 25 | ||
| 5 | AXE14852 | Корпус | 1 | RH | ||
| 6 | AXE14853 | Корпус | 1 | LH | ||
| 7 | HXE33509 | Пластина | 1 | |||
| 8 | AXE21355 | Пластина | 1 | LH, SUB FORAXE19389 | ||
| 9 | AXE21356 | Пластина | 1 | RH, SUB FORAXE19390 | ||
| 10 | HXE13984 | Пластина | 2 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | 14M7589 | Стопорная гайка | 8 | M16 | ||
| 12 | 03M7206 | Болт | 8 | M16 X 45 | ||
| 13 | 19M7866 | Винт | 4 | M8 X 20 | ||
| 14 | 03M7093 | Болт | 2 | M8 X 25 | ||
| 15 | 24M7047 | Шайба | 2 | 13 X 24 X 2.500 mm | ||
| 16 | 24M7111 | Шайба | 2 | 13 X 25 X 3 mm | ||
| 17 | H137328 | Стопорная гайка | 22 | |||
| 18 | HXE38005 | Втулка | 2 | |||
| 19 | M84309 | Гайка | 2 | |||
| 20 | H137329 | Стопорная гайка | 4 | M12 |
Корпус, контрнож в сборе, тонкое измельчение
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 03M7184 | Болт | 5 | M8 X 20 | ||
| 2 | H137328 | Стопорная гайка | 16 | |||
| 3 | 19M7866 | Винт | 5 | M8 X 20 | ||
| 4 | 19M7867 | Винт | 6 | M8 X 25 | ||
| 5 | AXE14857 | Корпус | 1 | |||
| 6 | HXE19182 | Уголок | 1 |

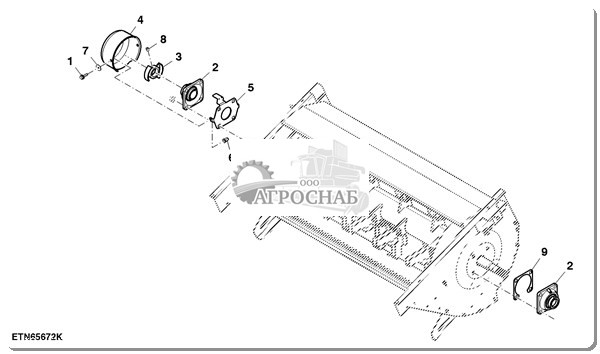

Подшипники измельчителя
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 19M7862 | Винт | 2 | M6 X 20 | ||
| 2 | AXE12177 | Подшипник | 2 | |||
| 3 | HXE59257 | Тональное колесо | 1 | SUB FOR HXE13974 | ||
| 4 | HXE13976 | Щиток | 1 | |||
| 5 | HXE22264 | Карман | 1 | |||
| 6 | Z51633 | Гайка | 2 | |||
| 7 | 24M7012 | Шайба | 2 | 6.400 X 24 X 1.200 mm | ||
| 8 | HXE30222 | Установочный винт | 2 | |||
| 9 | H213146 | Распорная втулка | 1 |
Chopper Outlet Housing, Vane Tailboard(Измельчитель Розетка Корпус Лопастной Погрузочный Борт)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 03M7184 | Болт | 5 | M8 X 20 | ||
| 2 | H137328 | Стопорная гайка | 13 | |||
| 3 | 19M7866 | Винт | 8 | M8 X 20 | ||
| 4 | AXE20855 | Корпус | 1 |

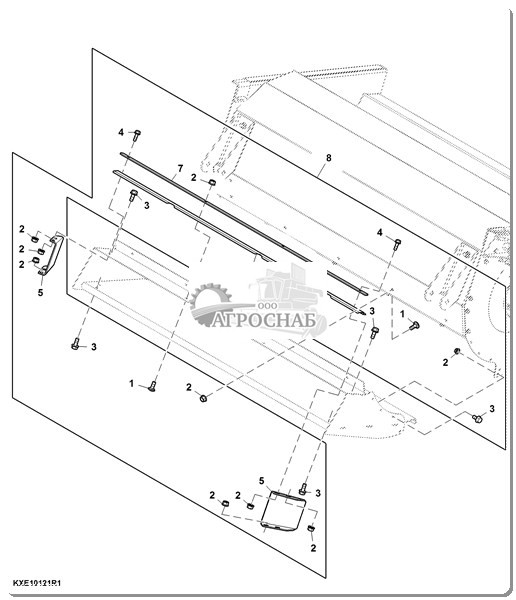

Комплект дефлектора выпуска измельчителя для PowerCast™
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 03M7184 | Болт | 7 | M8 X 20 | ||
| 2 | H137328 | Стопорная гайка | 26 | |||
| 3 | 19M7866 | Винт | 14 | M8 X 20 | ||
| 4 | 19M7867 | Винт | 2 | M8 X 25 | ||
| 5 | HXE25702 | Отражательная пластина | 2 | |||
| 6 | HXE31056 | Пластина | 1 | |||
| 7 | HXE31057 | Элемент жесткости | 1 | |||
| 8 | KXE10121 | Отражательная пластина | 1 |
Chopper Outlet Housing, PowerCast™(Измельчитель Розетка Корпус PowerCast)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 03M7184 | Болт | 7 | M8 X 20 | ||
| 2 | H137328 | Стопорная гайка | 23 | |||
| 3 | 19M7866 | Винт | 14 | M8 X 20 | ||
| 4 | AXE20855 | Корпус | 1 | |||
| 5 | HXE25702 | Отражательная пластина | 2 | |||
| 6 | HXE31056 | Пластина | 1 | |||
| 7 | HXE31057 | Элемент жесткости | 1 | |||
| 8 | 19M7867 | Винт | 2 | M8 X 25 |

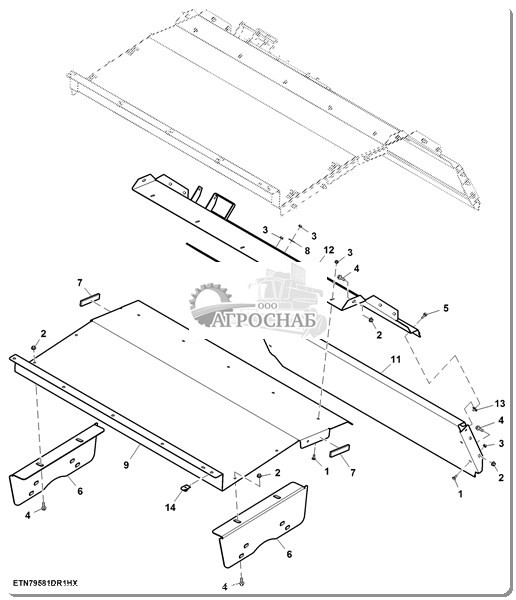

Выпускной корпус регулируемого измельчителя
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AXE70782 | Пол | 1 | |||
| 2 | 11M7030 | Шплинт | 2 | 5 X 40 mm | ||
| 3 | 19M7866 | Винт | 23 | M8 X 20 | ||
| 4 | 19M7867 | Винт | 2 | M8 X 25 | ||
| 5 | H137328 | Стопорная гайка | 37 | |||
| 6 | HXE31056 | Пластина | 1 | |||
| 7 | HXE31057 | Элемент жесткости | 1 | |||
| 8 | H118068 | Крепление со штифтом | 2 | |||
| 9 | H218025 | Болт | 5 | |||
| 10 | 03M7184 | Болт | 7 | M8 X 20 | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | HXE130780 | Отражательная пластина | 1 | |||
| 12 | HXE130778 | Износостойкая накладка | 1 | |||
| 13 | AXE70852 | Пол | 1 | |||
| 14 | HXE130779 | Отражательная пластина | 1 | |||
| 15 | HXE130788 | Пластина | 1 |
Support Advanced PowerCast™ Premium(Поддержка Передовых PowerCast Премиум)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 03M7198 | Болт | 4 | M12 X 30 | ||
| 2 | AXE28266 | Опора | 1 | SUB FOR HXE16936 | ||
| 3 | 14M7401 | Стопорная гайка | 4 | M12 | ||
| 4 | AXE29213 | Опора | 1 |

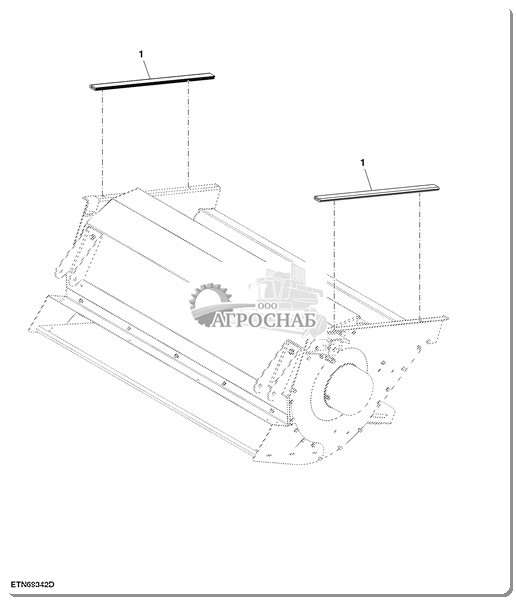

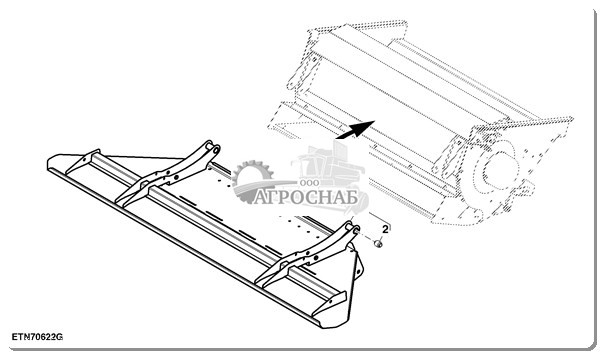

Перемещение соломоизмельчителя
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | HXE32137 | Износостойкая накладка | 2 |

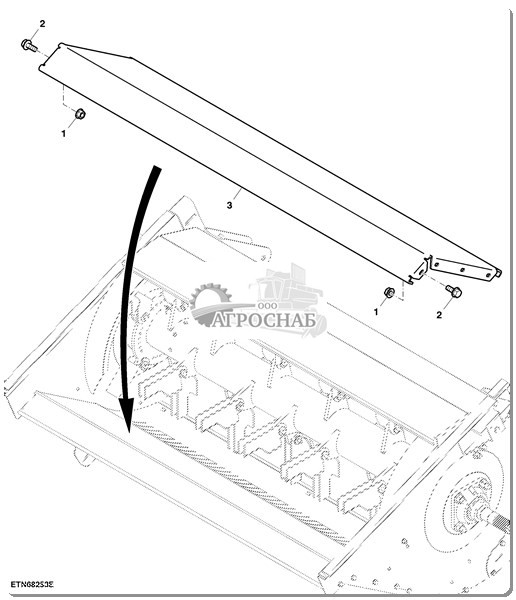

Впускная дверца, соломоизмельчитель
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | H137328 | Стопорная гайка | 8 | |||
| 2 | 19M7866 | Винт | 8 | M8 X 20 | ||
| 3 | HXE18646 | Пластина | 1 | SUB FOR AXE14403 |

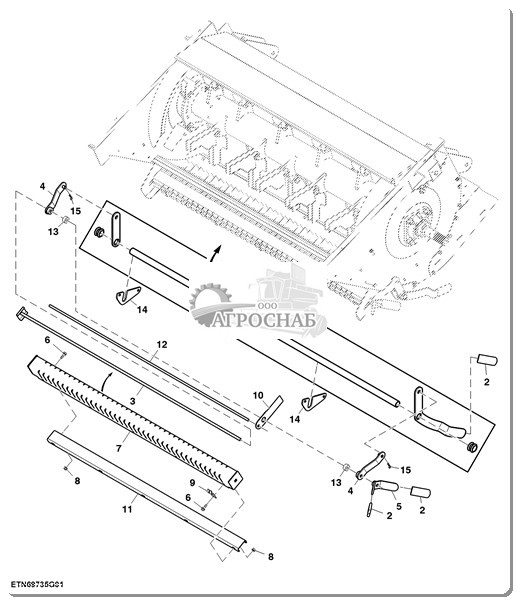

Корпус контрножа
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AXE35749 | Регулятор | 1 | SUB FOR AH223985 | ||
| 2 | W25634 | Захват | 3 | |||
| 3 | AH234779 | Регулятор | 1 | |||
| 4 | AXE12297 | Подъемный рычаг | 2 | |||
| 5 | AXE21974 | Гайка-барашек | 1 | |||
| 6 | 19M7867 | Винт | 10 | M8 X 25 | ||
| 7 | AXE15673 | Желоб | 1 | |||
| 8 | H137328 | Стопорная гайка | 10 | |||
| 9 | HXE14662 | Зажимная скоба | 5 | |||
| 10 | H215004 | Нож | 39 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | HXE21106 | Опора | 1 | |||
| 12 | HXE21107 | Крепление со штифтом | 1 | |||
| 13 | HXE13899 | Втулка | 2 | |||
| 14 | HXE19503 | Торцевая пластина | 2 | |||
| 15 | J16931 | Штифт | 2 |
Рама корпуса
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 11M7059 | Шплинт | 1 | 3.200 X 20 mm | ||
| 2 | 24H1341 | Шайба | 1 | 17/32" X 15/16" X 0.060" | ||

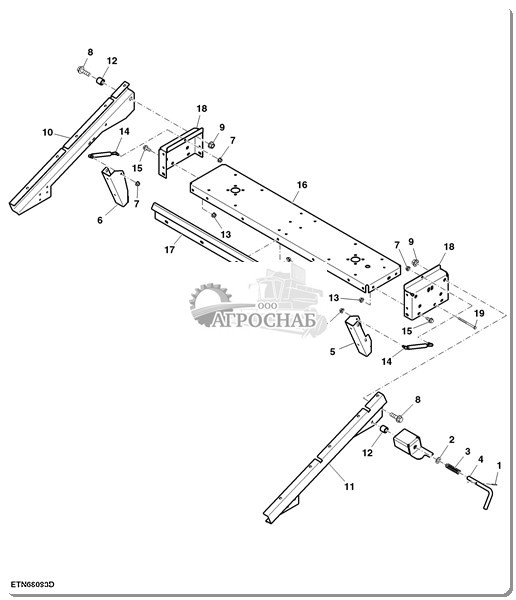

| 3 | B28970 | Пружина | 1 | |||
| 4 | H136179 | Штифт | 1 | |||
| 5 | HXE37847 | Кронштейн | 1 | SUB FOR HXE22176 | ||
| 6 | HXE37845 | Кронштейн | 1 | SUB FOR HXE24796 | ||
| 7 | 14M7298 | Фланцевая гайка | 2 | M8 | ||
| 8 | 19M7791 | Болт | 2 | M12 X 40 | ||
| 9 | 14M7299 | Фланцевая гайка | 2 | M12 | ||
| 10 | HXE13215 | Кронштейн | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | AXE11778 | Магистраль | 1 | |||
| 12 | 28H2514 | Втулка | 1 | 0.546" X 0.840" X 3/4" | ||
| 13 | 14M7296 | Фланцевая гайка | 13 | M10 | ||
| 14 | AH160070 | Газовый цилиндр | 2 | |||
| 15 | 19M7785 | Винт | 13 | M10 X 25 | ||
| 16 | HXE37879 | Кронштейн | 1 | SUB FOR HXE13161 | ||
| 17 | HXE13182 | Кронштейн | 1 | NLA | ||
| 18 | HXE37880 | Кронштейн | 2 | SUB FOR HXE13227 | ||
| 19 | 19M7904 | Винт с головкой | 1 | M12 X 160 |

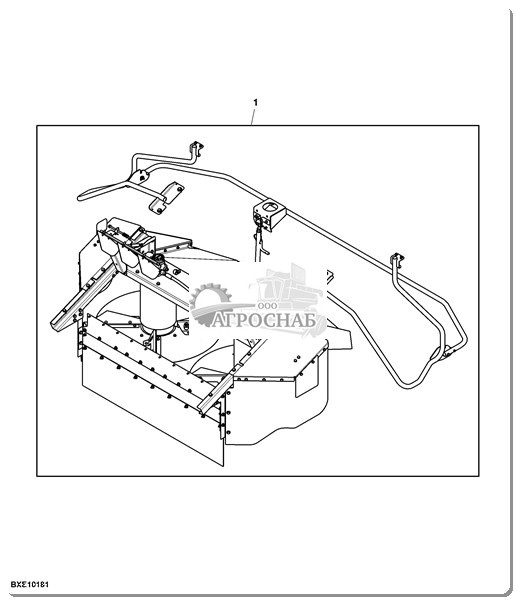

Комплект для самостоятельной установки, соломоразбрасыватель с подвижной системой разгрузки пожни
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | BXE10181 | Разбрасыватель | 1 |

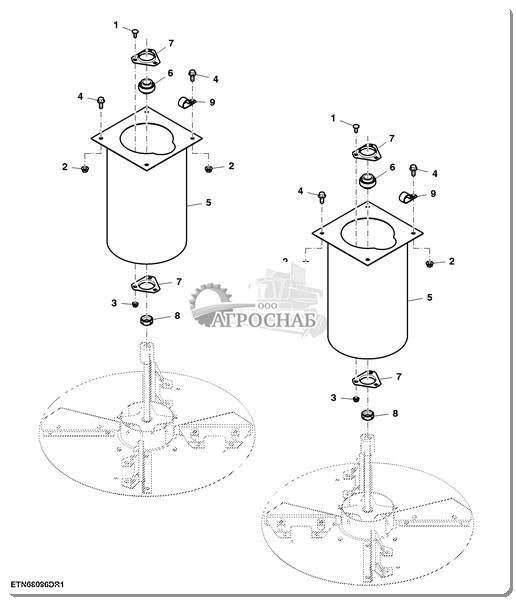

Корпус вала дисков разбрасывателя
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 03M7184 | Болт | 6 | M8 X 20 | ||
| 2 | 14M7296 | Фланцевая гайка | 8 | M10 | ||
| 3 | 14M7298 | Фланцевая гайка | 6 | M8 | ||
| 4 | 19M7785 | Винт | 8 | M10 X 25 | ||
| 5 | AH162235 | Трубчатый профиль | 2 | |||
| 6 | AH214862 | Шариковый подшипник | 2 | |||
| 7 | H103264 | Формован. фланцевый корпус | 4 | |||
| 8 | JD8554 | Эксцентр. контров. кольцо | 2 | |||
| 9 | AH96317 | Зажимная скоба | 4 |
Диск разбрасывателя
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 19M7805 | Винт | 4 | M10 X 45 | ||
| 2 | AH163361 | Штифт | 2 | |||
| 3 | AH159872 | Ступица | 2 | |||
| 4 | H137328 | Стопорная гайка | 56 | |||
| 5 | H170374 | Нож | 8 | |||
| 6 | H171890 | Пластина | 2 | |||
| 7 | H174163 | Элемент жесткости | 8 | |||
| 8 | 03M7184 | Болт | 40 | M8 X 20 | ||
| 9 | 19M7867 | Винт | 16 | M8 X 25 | ||
| 10 | 24M7298 | Шайба | 24 | 8.400 X 25 X 2 mm | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | H154608 | Быстроразъемная муфта | 2 | |||
| 12 | H167246 | Штифт | 2 | |||
| 13 | M64720 | Заклепка | 2 | |||
| 14 | 26H85 | Шпонка вала | 2 | 1/4" X 1" | ||
| 15 | JD7844 | Смазочная арматура | 2 |

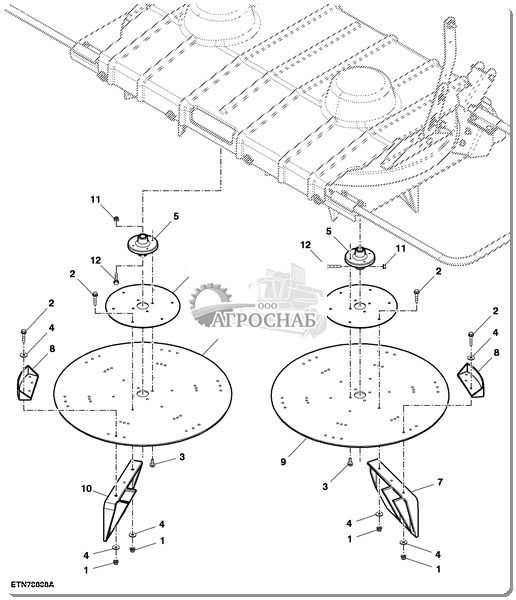

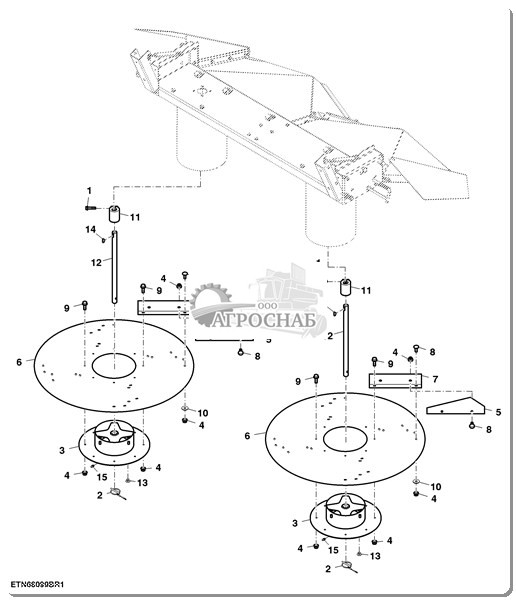

Диски разбрасывателя и рама кожуха
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 03M7190 | Болт | 8 | M10 X 20 | ||
| 2 | 14M7298 | Фланцевая гайка | 12 | M8 | ||
| 3 | 14M7296 | Фланцевая гайка | 12 | M10 | ||
| 4 | 19M7784 | Винт | 4 | M10 X 20 | ||
| 5 | 19M7805 | Винт | 4 | M10 X 45 | ||
| 6 | H223406 | Дисковое орудие | 2 | |||
| 7 | H223407 | Нож | 4 | LH | ||
| 8 | AH222249 | Ступица | 2 | |||
| 9 | H223405 | Дисковое орудие | 2 | |||
| 10 | H211288 | Ступица | 2 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | 19M7866 | Винт | 12 | M8 X 20 | ||
| 12 | 19M7897 | Винт | 24 | M8 X 35 | ||
| 13 | 24M7207 | Шайба | 40 | 8.400 X 24 X 2 mm | ||
| 14 | 14M7396 | Стопорная гайка | 24 | M8 | ||
| 15 | H223408 | Нож | 4 | RH | ||
| 16 | AH222252 | Кожух | 1 | |||
| 17 | AH225874 | Ступица | 2 | |||
| 18 | H154608 | Быстроразъемная муфта | 2 | |||
| 19 | H218025 | Болт | 8 | |||
| 20 | HXE42909 | Ось | 2 | SUB FOR H223402 | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 21 | H223409 | Желоб | 1 | |||
| 22 | H223421 | Кожух | 1 | RH | ||
| 23 | H223423 | Кожух | 1 | LH | ||
| 24 | HXE92569 | Болт | 2 | SUB FOR APPL H233293 | ||
| 25 | 14M7589 | Стопорная гайка | 2 | M16 | ||
| 26 | H137328 | Стопорная гайка | 2 | |||
| 27 | 26H85 | Шпонка вала | 2 | 1/4" X 1" |

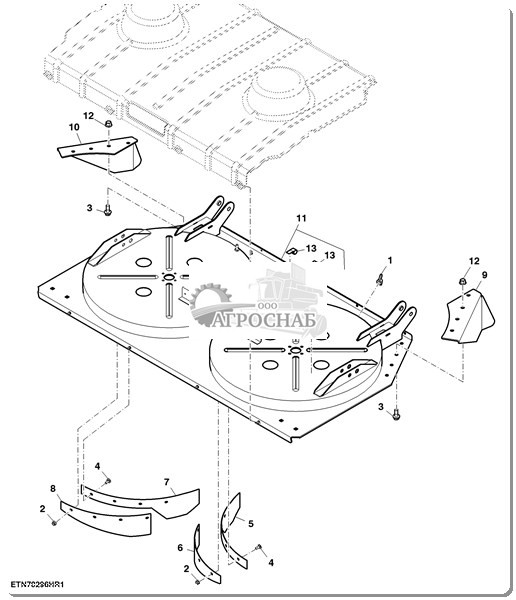

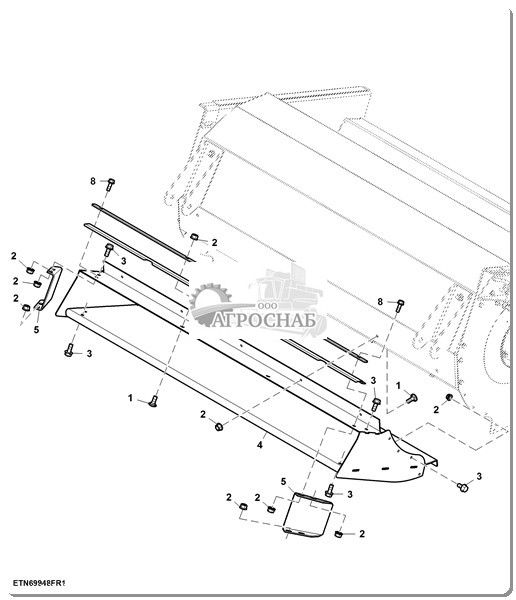

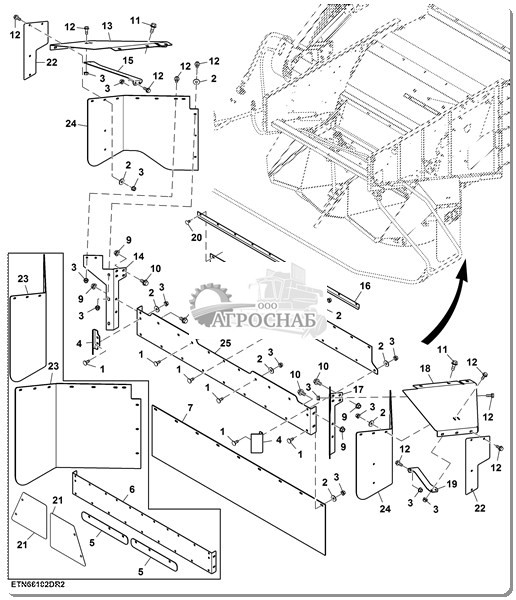

Щиток соломоразбрасывателя
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 03M7185 | Болт | 22 | M8 X 25 | ||
| 2 | 24M7298 | Шайба | 36 | 8.400 X 25 X 2 mm | ||
| 3 | H137328 | Стопорная гайка | 50 | |||
| 4 | H169622 | Уголок | 2 | |||
| 5 | H231676 | Износостойкая накладка | 2 | ORDER HXE117163 | ||
| 6 | HXE13172 | Кронштейн | 1 | FRONT, ORDER HXE117163 | ||
| 7 | HXE13221 | Щиток | 1 | FRONT | ||
| 8 | HXE13223 | Щиток | 1 | FRONT | ||
| 9 | 14M7296 | Фланцевая гайка | 12 | M10 | ||
| 10 | 19M7784 | Винт | 12 | M10 X 20 | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | 19M7785 | Винт | 35 | M10 X 25 | ||
| 12 | 19M7866 | Винт | 28 | M8 X 20 | ||
| 13 | HXE13188 | Кронштейн | 1 | |||
| 14 | HXE13191 | Кронштейн | 1 | |||
| 15 | HXE13198 | Кронштейн | 1 | |||
| 16 | HXE13214 | Кронштейн | 1 | |||
| 17 | HXE13216 | Кронштейн | 1 | |||
| 18 | HXE13217 | Кронштейн | 1 | |||
| 19 | HXE13218 | Кронштейн | 1 | |||
| 20 | M64720 | Заклепка | 10 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 21 | HXE25139 | Пластина | 2 | ORDER HXE108154 | ||
| 22 | HXE108154 | Пластина | 2 | |||
| 23 | HXE13222 | Щиток | 2 | ORDER HXE108248 | ||
| 24 | HXE108248 | Щиток | 2 | |||
| 25 | HXE117163 | Кронштейн | 1 |

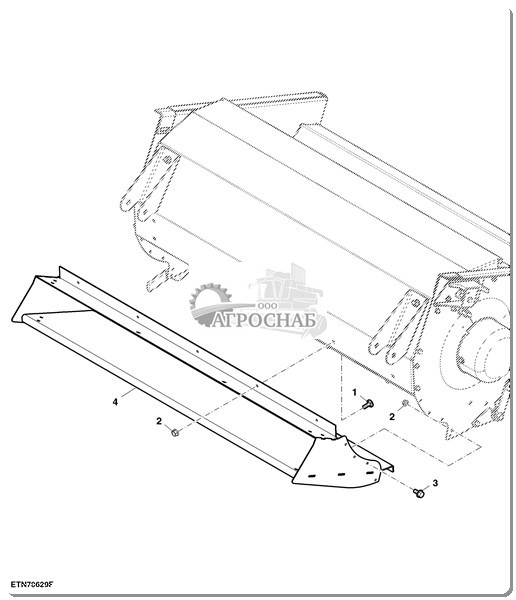

Задний отражатель
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 03M7183 | Болт | 6 | M8 X 16 | ||
| 2 | 03M7184 | Болт | 4 | M8 X 20 | ||
| 3 | 14M7298 | Фланцевая гайка | 28 | M8 | ||
| 4 | 19M7865 | Винт | 8 | M8 X 16 | ||
| 5 | 19M7867 | Винт | 18 | M8 X 25 | ||
| 6 | 37M7058 | Винт | 2 | M8 X 20 | ||
| 7 | AH158902 | Кожух | 1 | LH | ||
| 8 | AH158935 | Кожух | 1 | RH | ||
| 9 | H137328 | Стопорная гайка | 8 | |||
| 10 | H171599 | Опора | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | H171600 | Втулка | 1 | |||
| 12 | H202624 | Щиток | 1 | |||
| 13 | HXE13206 | Кронштейн | 1 | |||
| 14 | HXE13219 | Кронштейн | 1 | |||
| 15 | AH96317 | Зажимная скоба | 1 | |||
| 16 | 24H1289 | Шайба | 1 | 21/64" X 5/8" X 0.049" |

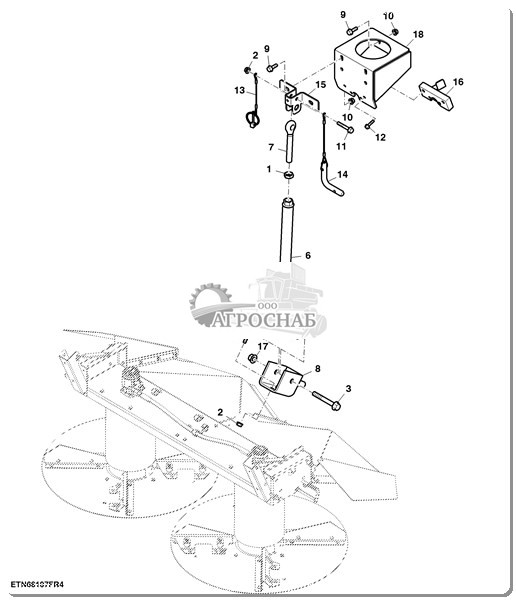

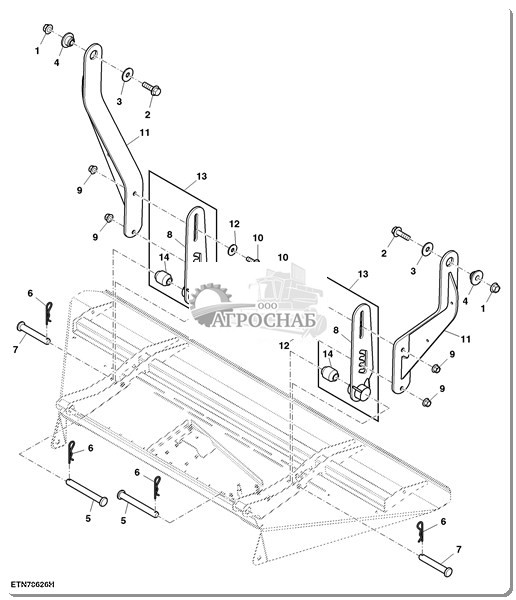

Защелка разбрасывателя
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 14M7260 | Гайка | 1 | M16 | ||
| 2 | 14M7298 | Фланцевая гайка | 3 | M8 | ||
| 3 | 19M7819 | Винт | 1 | M12 X 90 | ||
| 4 | 19M7866 | Винт | 2 | M8 X 20 | ||
| 5 | 28H3449 | Втулка | 2 | 0.546" X 0.840" X 1/2" | ||
| 6 | AH203078 | Трубчатый профиль | 1 | |||
| 7 | H172174 | Рым-болт | 1 | |||
| 8 | AXE24501 | Фиксатор | 1 | |||
| 9 | 19M7867 | Винт | 4 | M8 X 25 | ||
| 10 | H137328 | Стопорная гайка | 4 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | 19M7800 | Винт | 1 | M8 X 50 | ||
| 12 | 19M7863 | Винт | 4 | M6 X 25 | ||
| 13 | AH135290 | Быстрозамыкающийся штифт | 1 | |||
| 14 | AH206453 | Штифт | 1 | |||
| 15 | HXE13210 | Кронштейн | 1 | |||
| 16 | KV13784 | Фиксатор | 1 | |||
| 17 | 14M7401 | Стопорная гайка | 1 | M12 | ||
| 18 | HXE34460 | Кронштейн | 1 |

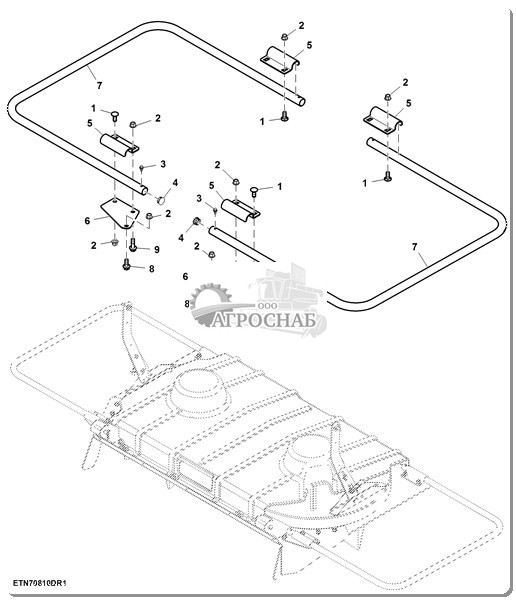

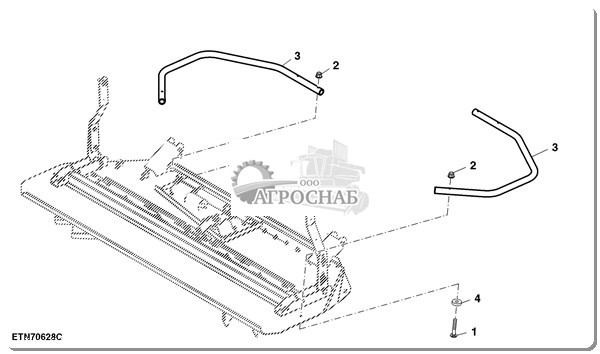

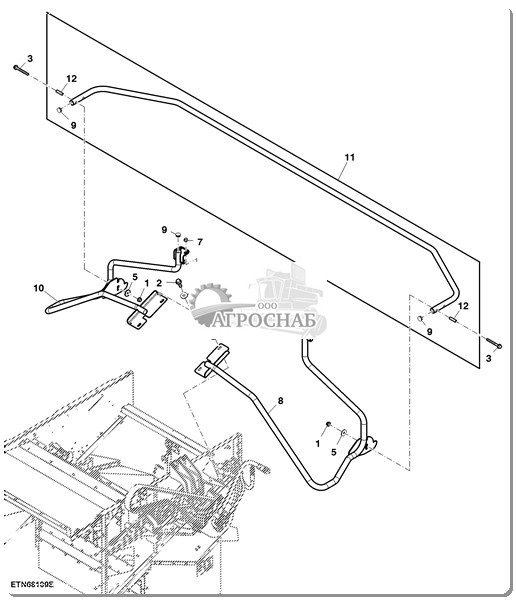

Кольца барьера соломоразбрасывателя
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 14M7298 | Фланцевая гайка | 2 | M8 | ||
| 2 | 19M7786 | Винт | 4 | M10 X 30 | ||
| 3 | 19M7803 | Винт | 2 | M8 X 70 | ||
| 4 | 19M7866 | Винт | 4 | M8 X 20 | ||
| 5 | 24M7024 | Шайба | 2 | 9 X 28 X 3 mm | ||
| 6 | 24M7178 | Шайба | 4 | 10.500 X 30 X 2.500 mm | ||
| 7 | H137328 | Стопорная гайка | 4 | |||
| 8 | AXE24914 | Труба | 1 | LH, SUB FOR AXE18787 | ||
| 9 | H106000 | Заглушка | 6 | |||
| 10 | AXE24910 | Труба | 1 | RH, SUB FOR AXE18788 | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | AXE24911 | Трубчатый профиль | 1 | REAR, SUB FOR AXE19292 | ||
| 12 | 28H1992 | Распорная втулка | 4 | 0.364" X 0.540" X 2" |

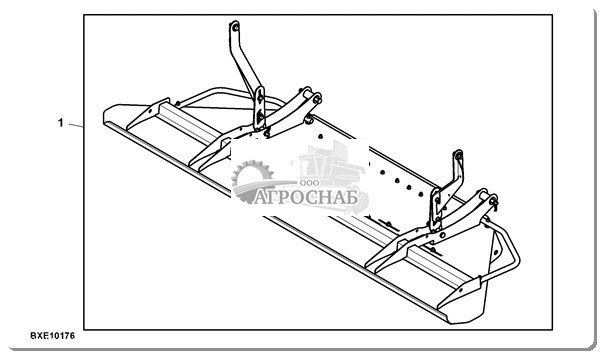

Комплект для самостоятельной установки, стандартный откидной щиток крыльчатки измельчителя с ручн
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | BXE10176 | Разбрасыватель | 1 |

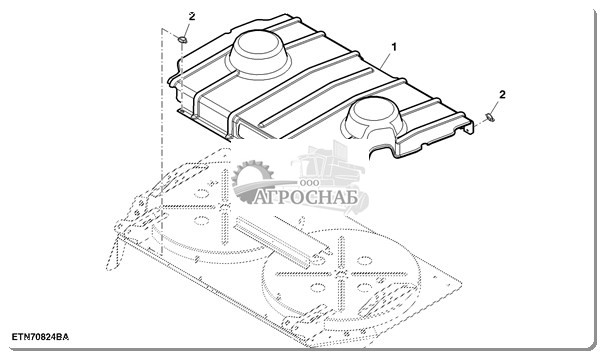

Корпус заднего откидного щитка с ручным управлением
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AXE28162 | Корпус | 1 | SUB FOR AXE23979 AND AXE16165 | ||
| 2 | AH154697 | Изолятор | 2 |

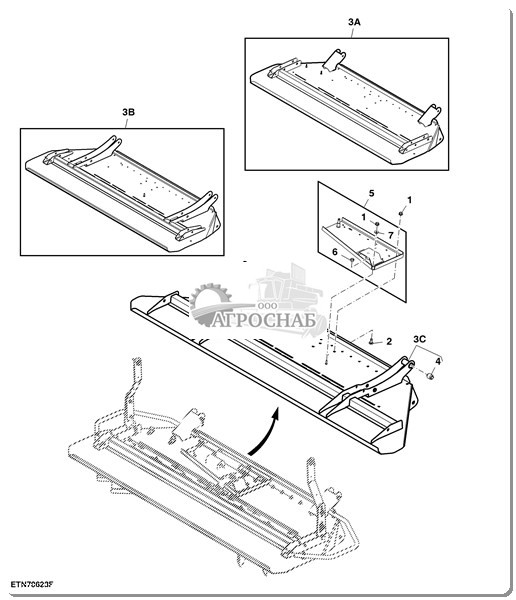

Корпус заднего откидного щитка с электроприводом
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 14M7298 | Фланцевая гайка | 7 | M8 | ||
| 2 | 03M7184 | Болт | 6 | M8 X 20 | ||
| 3A | AXE21456 | Отражательная пластина | 1 | ORDER AXE23989, SUB FOR AXE16159 | ||
| 3B | AXE23989 | Отражательная пластина | 1 | ORDER AXE28432 | ||
| 3C | AXE28432 | Отражательная пластина | 1 | |||
| 4 | AH154697 | Изолятор | 2 | |||
| 5 | AXE24802 | Пластина | 1 | |||
| 6 | 14M7295 | Гайка | 1 | M12 | ||
| 7 | 24M7024 | Шайба | 1 | 9 X 28 X 3 mm | ||
| 8 | AH225363 | Зажимная скоба | 2 |
Узел заднего откидного щитка с ручным управлением
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 03M7184 | Болт | 10 | M8 X 20 | ||
| 2 | 19M7866 | Винт | 23 | M8 X 20 | ||
| 3 | 24M7207 | Шайба | 12 | 8.400 X 24 X 2 mm | ||
| 4 | H137328 | Стопорная гайка | 23 | |||
| 5 | H176570 | Распылитель | 10 | |||
| 6 | HXE36441 | Лопатка | 1 | LH, SUB FOR H204635 | ||
| 7 | HXE80253 | Лопатка | 1 | RH, SUB FOR H204751 | ||
| 8 | HXE36445 | Лопатка | 2 | LH, SUB FOR H204776 | ||
| 9 | HXE80255 | Лопатка | 2 | RH, SUB FOR H204777 | ||
| 10 | HXE36443 | Лопатка | 1 | LH, SUB FOR H222455 | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | HXE80254 | Лопатка | 1 | RH, SUB FOR H222456 | ||
| 12 | HXE36439 | Лопатка | 1 | LH, SUB FOR H223216 | ||
| 13 | HXE80252 | Лопатка | 1 | RH, SUB FOR H223218 | ||
| 14 | H236606 | Лопатка | 1 | LH | ||
| 15 | H236607 | Лопатка | 1 | RH |

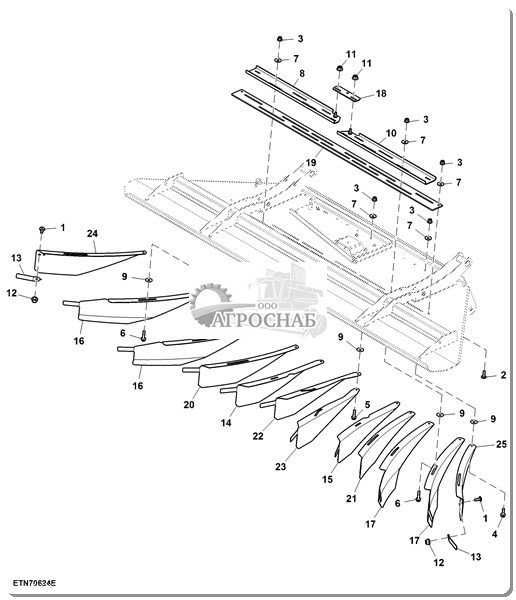

Узел заднего откидного щитка с электроприводом
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 03M7184 | Болт | 8 | M8 X 20 | ||
| 2 | 03M7185 | Болт | 2 | M8 X 25 | ||
| 3 | 14M7396 | Стопорная гайка | 25 | M8 | ||
| 4 | 19M7867 | Винт | 10 | M8 X 25 | ||
| 5 | 19M7868 | Винт | 1 | M8 X 30 | ||
| 6 | 19M8291 | Винт | 12 | M8 X 35 | ||
| 7 | 24M7207 | Шайба | 25 | 8.400 X 24 X 2 mm | ||
| 8 | AH206942 | Рычажный механизм | 1 | LH | ||
| 9 | T25122 | Шайба | 23 | |||
| 10 | AH206943 | Рычажный механизм | 1 | RH | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | H135891 | Стопорная гайка | 2 | |||
| 12 | H137328 | Стопорная гайка | 8 | |||
| 13 | H176570 | Распылитель | 8 | |||
| 14 | HXE36441 | Лопатка | 1 | LH SUB FOR H204635 | ||
| 15 | HXE80253 | Лопатка | 1 | R SUB FOR H204751 | ||
| 16 | HXE36445 | Лопатка | 2 | LH SUB FOR H204776 | ||
| 17 | HXE80255 | Лопатка | 2 | R SUB FOR H204777 | ||
| 18 | H205541 | Кулиса | 1 | |||
| 19 | H207023 | Полоса | 1 | |||
| 20 | HXE36443 | Лопатка | 1 | LH SUB FOR H222455 | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 21 | HXE80254 | Лопатка | 1 | R SUB FOR H222456 | ||
| 22 | HXE36439 | Лопатка | 1 | LH SUB FOR H223216 | ||
| 23 | HXE80252 | Лопатка | 1 | R SUB FOR H223218 | ||
| 24 | H236606 | Лопатка | 1 | LH | ||
| 25 | H236607 | Лопатка | 1 | RH |

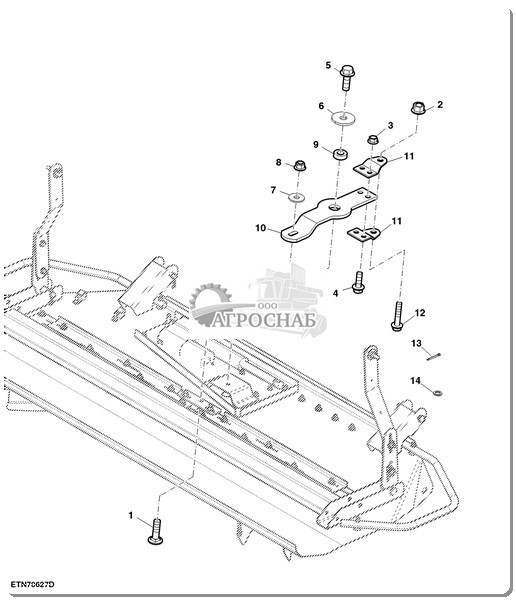

Регулировка лопастей заднего откидного щитка с электроприводом
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 03M7193 | Болт | 1 | M10 X 35 | ||
| 2 | 14M7401 | Стопорная гайка | 1 | M12 | ||
| 3 | 14M7296 | Фланцевая гайка | 2 | M10 | ||
| 4 | 19M7786 | Винт | 2 | M10 X 30 | ||
| 5 | 19M7790 | Винт | 1 | M12 X 35 | ||
| 6 | 24M7102 | Шайба | 3 | 13.500 X 44 X 4 mm | ||
| 7 | 24M7178 | Шайба | 1 | 10.500 X 30 X 2.500 mm | ||
| 8 | H135891 | Стопорная гайка | 1 | |||
| 9 | H205329 | Шайба | 1 | |||
| 10 | H205454 | Хомут | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | H205540 | Скоба | 2 | |||
| 12 | 19M7815 | Винт | 1 | M12 X 60 | ||
| 13 | 11M7015 | Шплинт | 1 | 3.200 X 25 mm | ||
| 14 | 24M7044 | Шайба | 1 | 13 X 20 X 2 mm |
Задний откидной щиток, предохранительный поручень
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | ||
|---|---|---|---|---|---|---|---|
| 1 | 03M7216 | Болт | 6 | M8 X 50 | |||
| 2 | 14M7396 | Стопорная гайка | 6 | M8 | |||
| 3 | H220621 | Трубка | 2 | - | 746064 | ||
| HXE44090 | Трубка | 1 | 746065 | - | |||
| 4 | N31537 | Шайба | 6 |
Опора заднего откидного щитка
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 14M7299 | Фланцевая гайка | 2 | M12 | ||
| 2 | 19M7791 | Болт | 2 | M12 X 40 | ||
| 3 | 24M7180 | Шайба | 2 | 13 X 37 X 3 mm | ||
| 4 | HXE21473 | Втулка | 2 | |||
| 5 | HXE16938 | Штифт | 2 | |||
| 6 | A15147 | Пружинный стопорный штифт | 4 | |||
| 7 | HXE46085 | Крепление со штифтом | 2 | SUB FOR HXE36929 | ||
| 8 | HXE32366 | Коромысло | 2 | |||
| 9 | 14M7518 | Фланцевая гайка | 4 | M10 | ||
| 10 | 19M7786 | Винт | 4 | M10 X 30 | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | AXE28260 | Коромысло | 2 | SUB FOR AXE23871 | ||
| 12 | 24M7178 | Шайба | 4 | 10.500 X 30 X 2.500 mm | ||
| 13 | AXE28240 | Коромысло | 2 | |||
| 14 | AH154697 | Изолятор | 2 |

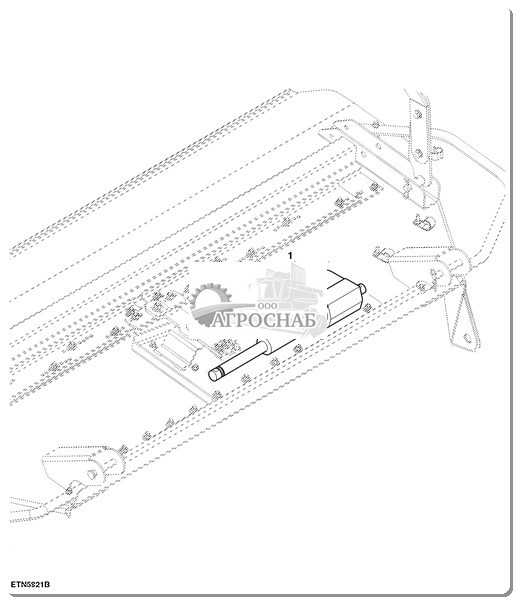

Двигатель стандартного лопастного откидного борта
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AZ104531 | Электродвигатель | 1 |
Существующий корпус PowerCast™
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 14M7020 | Гайка-барашек | 1 | M8 | ||
| 2 | 14M7298 | Фланцевая гайка | 8 | M8 | ||
| 3 | 19M7789 | Винт | 4 | M12 X 30 | ||
| 4 | H218025 | Болт | 8 | |||
| 5 | H225020 | Кожух | 1 | RH Front | ||
| 6 | H225021 | Кожух | 1 | RH Rear | ||
| 7 | H225022 | Кожух | 1 | LH Front | ||
| 8 | H225023 | Кожух | 1 | LH Rear | ||
| 9 | HXE37359 | Пластина | 1 | RH | ||
| 10 | HXE37360 | Пластина | 1 | LH | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | AXE32062 | Отражательная пластина | 1 | SUB FOR AXE24170 | ||
| 12 | 14M7401 | Стопорная гайка | 4 | M12 | ||
| 13 | AH114109 | Скоба | 4 |
Диски PowerCast™
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 14M7396 | Стопорная гайка | 36 | M8 | ||
| 2 | 19M7798 | Винт | 36 | M8 X 40 | ||
| 3 | 19M7866 | Винт | 8 | M8 X 20 | ||
| 4 | 24M7298 | Шайба | 60 | 8.400 X 25 X 2 mm | ||
| 5 | H211288 | Ступица | 2 | |||
| 6 | H212821 | Дисковое орудие | 2 | |||
| 7 | H221045 | Нож | 6 | RH | ||
| 8 | H214211 | Отражательная пластина | 12 | |||
| 9 | H222599 | Дисковое орудие | 2 | |||
| 10 | H221044 | Нож | 6 | LH | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | H137328 | Стопорная гайка | 2 | |||
| 12 | HXE92569 | Болт | 2 |
Ремонтный комплект затвора PowerCast™
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | KXE10538 | Лопатка | 1 | |||
| 2 | HXE114757 | Нож | 6 | RH | ||
| 3 | HXE114759 | Нож | 6 | LH |
Опоры Power Cast
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | ||
|---|---|---|---|---|---|---|---|
| 1 | 14M7299 | Фланцевая гайка | 2 | M12 | |||
| 2 | 19M7791 | Болт | 2 | M12 X 40 | |||
| 3 | HXE21473 | Втулка | 2 | ||||
| 4 | HXE22563 | Крепление со штифтом | 2 | - | 746064 | ||
| HXE16938 | Штифт | 2 | 746065 | - | |||
| 5 | A15147 | Пружинный стопорный штифт | 4 | ||||
| 6 | 24M7180 | Шайба | 2 | 13 X 37 X 3 mm | |||
| 7 | 45M7070 | Крепление со штифтом | 2 | 20 X 70 mm | |||
| 8 | HXE32368 | Втулка | 2 | ||||
| 9 | HXE32366 | Коромысло | 2 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | ||
| 10 | 19M7786 | Винт | 4 | M10 X 30 | |||
| 11 | 24M7178 | Шайба | 4 | 10.500 X 30 X 2.500 mm | |||
| 12 | 14M7518 | Фланцевая гайка | 4 | M10 | |||
| 13 | HXE25644 | Коромысло | 2 | ||||
| 14 | AXE32217 | Коромысло | 2 |
Вспомогательные поручни PowerCast™
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 03M7198 | Болт | 6 | M12 X 30 | ||
| 2 | 14M7401 | Стопорная гайка | 10 | M12 | ||
| 3 | 37M7089 | Винт | 4 | M6 X 12 | ||
| 4 | H106000 | Заглушка | 4 | |||
| 5 | H215350 | Пластина | 4 | (A) | ||
| 6 | HXE22254 | Пластина | 2 | (B) | ||
| 7 | HXE22256 | Труба | 2 | |||
| 8 | 19M7789 | Винт | 2 | M12 X 30 | ||
| 9 | 19M7791 | Болт | 2 | M12 X 40 |
Крышка щитка механизма интенсивного разбрасывания PowerCast™
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | HXE37392 | Крышка | 1 | SUB FOR HXE20700 | ||
| 2 | M72598 | Быстрозамыкающийся штифт | 7 |
Комплект для самостоятельной установки, стандартные дефлекторы
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | BXE10179 | Отражательная пластина | 1 |
Дефлектор, для остатков Deluxe
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 03M7184 | Болт | 5 | M8 X 20 | ||
| 2 | 19M7786 | Винт | 22 | M10 X 30 | ||
| 3 | A92948 | Втулка | 1 | 26.645 X 33.401 X 12.700 mm | ||
| 4 | AXE16201 | Пластина | 1 | |||
| 5 | HXE22032 | Пластина | 1 | LH | ||
| 6 | R117879 | Втулка | 1 | |||
| 7 | R120256 | Винт | 1 | |||
| 8 | 14M7298 | Фланцевая гайка | 10 | M8 | ||
| 9 | 14M7296 | Фланцевая гайка | 22 | M10 | ||
| 10 | HXE24747 | Хомут | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | 19M7866 | Винт | 5 | M8 X 20 | ||
| 12 | 14M7518 | Фланцевая гайка | 7 | M10 | ||
| 13 | AXE12180 | Лопатка | 3 | |||
| 14 | HXE14175 | Сальник | 1 | |||
| 15 | HXE52669 | Заклепка | 11 | SUB FOR H150109 | ||
| 16 | 24M7178 | Шайба | 3 | 10.500 X 30 X 2.500 mm | ||
| 17 | AXE21425 | Отражательная пластина | 1 | |||
| 18 | AXE24634 | Отражательная пластина | 1 | |||
| 19 | AXE24725 | Стержень | 1 | |||
| 20 | AXE52633 | Отражательная пластина | 1 | SUB FOR AXE24715 | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 21 | 24M7101 | Шайба | 2 | 11 X 34 X 3 mm | ||
| 22 | AXE26738 | Отражательная пластина | 1 | SUB FOR AXE17811 | ||
| 23 | H88773 | Изолятор | 4 | |||
| 24 | HXE41308 | Кронштейн | 2 | |||
| 25 | H146457 | Гайка | 5 | |||
| 26 | 19M10398 | Винт с головкой | 1 | M10 X 200 | ||
| 27 | HXE38167 | Втулка | 1 | |||
| 28 | Z77770 | Пружина сжатия | 1 | |||
| 29 | 24M7134 | Шайба | 2 | 10.500 X 22 X 2 mm | ||
| 30 | H174818 | Кольцо | 1 | LOW | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 31 | H201023 | Штифт | 1 | |||
| 32 | 24M7028 | Шайба | 1 | 10.500 X 20 X 2 mm | ||
| 33 | W25634 | Захват | 1 | |||
| 34 | AXE26456 | Рукоятка | 1 | SUB FOR AXE20199 | ||
| 35 | H165317 | Винт | 1 |
Крышка углового кронштейна
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 03M7184 | Болт | 9 | M8 X 20 | ||
| 2 | 24M7134 | Шайба | 2 | 10.500 X 22 X 2 mm | ||
| 3 | 14M7296 | Фланцевая гайка | 26 | M10 | ||
| 4 | 14M7298 | Фланцевая гайка | 9 | M8 | ||
| 5 | 14M7518 | Фланцевая гайка | 7 | M10 | ||
| 6 | 19M7786 | Винт | 22 | M10 X 30 | ||
| 7 | 19M7866 | Винт | 5 | M8 X 20 | ||
| 8 | 19M10398 | Винт с головкой | 1 | M10 X 200 | ||
| 9 | Z77770 | Пружина сжатия | 1 | |||
| 10 | 24M7178 | Шайба | 3 | 10.500 X 30 X 2.500 mm | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | HXE41308 | Кронштейн | 1 | SUB FOR HXE25045 | ||
| 12 | H88773 | Изолятор | 4 | |||
| 13 | HXE25049 | Кронштейн | 1 | |||
| 14 | HXE38167 | Втулка | 1 | |||
| 15 | AXE26738 | Отражательная пластина | 1 | SUB FOR AXE17811 | ||
| 16 | AXE12180 | Лопатка | 3 | |||
| 17 | AXE24715 | Отражательная пластина | 1 | |||
| 18 | AXE24725 | Стержень | 1 | |||
| 19 | HXE32316 | Отражательная пластина | 1 | |||
| 20 | H156360 | Гайка | 5 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 21 | H146457 | Гайка | 5 |
Угловой кронштейн - дефлектор пожнивных остатков
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 03M7184 | Болт | 13 | M8 X 20 | ||
| 2 | 14M7296 | Фланцевая гайка | 18 | M10 | ||
| 3 | 14M7298 | Фланцевая гайка | 13 | M8 | ||
| 4 | 19M7786 | Винт | 22 | M10 X 30 | ||
| 5 | 19M7866 | Винт | 5 | M8 X 20 | ||
| 6 | HXE41308 | Кронштейн | 2 | |||
| 7 | H88773 | Изолятор | 4 | |||
| 8 | 24M7178 | Шайба | 2 | 10.500 X 30 X 2.500 mm | ||
| 9 | AXE26738 | Отражательная пластина | 1 | SUB FOR AXE17811 | ||
| 10 | HXE31105 | Пластина | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | HXE32316 | Отражательная пластина | 1 | |||
| 12 | AXE24715 | Отражательная пластина | 1 | |||
| 13 | H156360 | Гайка | 5 | |||
| 14 | H146457 | Гайка | 5 |

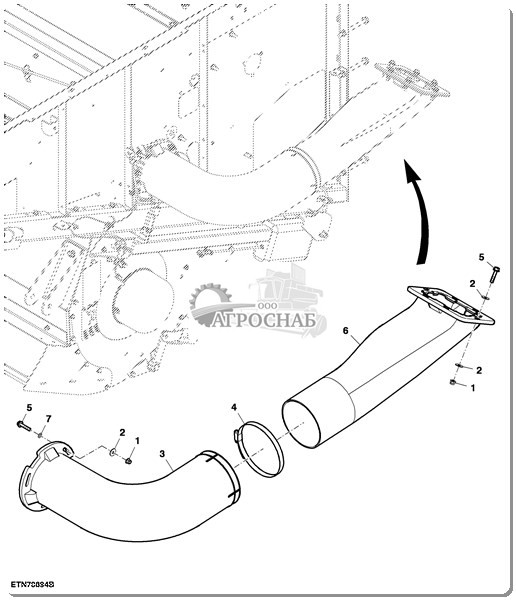

Воздуховод - система удаления пожнивных остатков Flex Residue
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 14M7396 | Стопорная гайка | 9 | M8 | ||
| 2 | 24M7298 | Шайба | 15 | 8.400 X 25 X 2 mm | ||
| 3 | HXE103613 | Воздуховод | 1 | SUB FOR HXE23993; ALSO ORDER HXE103612 | ||
| 4 | TY22495 | Шланговый зажим | 1 | |||
| 5 | 19M7897 | Винт | 9 | M8 X 35 | ||
| 6 | HXE103612 | Воздуховод | 1 | SUB FOR HXE30697; ALSO ORDER HXE103613 | ||
| 7 | M84309 | Гайка | 3 |
Attachment, Fine Cut Chopper W/ Standard Vane Tailboard(Крепления Тонкой Вырезать Стандартный Измельчитель Лопастной Вт Откидной Борт)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | BXE10172 | Все прин. соломорезки | 1 | ALSO ORDER BXE10174, BXE 10176, BXE10177, BXE10184 |
Соломоразбрасыватель с широким разбросом, навесное оборудование
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | BXE10648 | Разбрасыватель | 1 | SUB FOR BH84523 |
